Panelli Geçiş Kontrol Sistemi

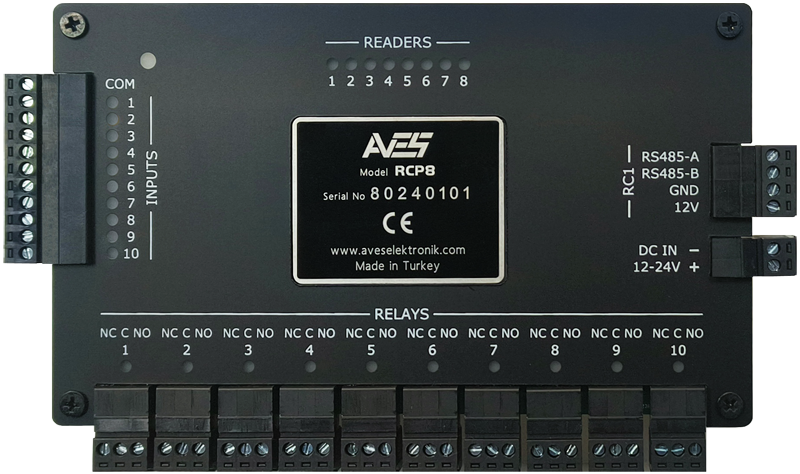

RCP8 Kart Kontrol Paneli
Teknik Özellikler
| Cihaz Ebatları |
170 / 100 / 30 mm |
| Cihaz Ağırlığı |
220 ± 5 gr |
| Çalışma Sıcaklığı |
-20 ~ +70 °C |
| Çalışma Voltajı |
12 - 24V DC |
| Harcanan Güç |
8 W Max |
| Çalışma Hızı |
64 MHz |
| Desteklenen RFID okuyucu sayısı |
8 |
| RFID okuyucu ile bağlantı |
RS485 |
| Uyarılar |
Işıklı, sesli |
| Kart (Log) Kapasitesi |
102400 |
| Olay (Log) Kapasitesi |
57344 |
| Ethernet |
100 MBit |
| Yetki Tanımlanabilen Kart Sayısı |
262144 (18 bit) / Her okuyucu için |
| Yaz Saati Uygulamasıı |
Otomatik |
| Giriş |
10 adet dijital |
| Çıkış |
10 adet 2A Röle (COM/NO/NC) |
| Anti-Passback |
4 farklı bölgede |
RC1 Panel Tipi Kart Okuyucu
Teknik Özellikler
| Gövde Malzemesi |
ABS |
| Cihaz Ebatları |
46 / 86 / 16 mm |
| Cihaz Ağırlığı |
45 ± 5 gr |
| Çalışma Sıcaklığı |
-20 ~ +70 °C |
| Çalışma Voltajı |
12V DC |
| Harcanan Güç |
0.75 W Max |
| RFID Tipi |
Mifare Classic |
| RFID Frekansı |
13.56 MHz 14443A |
| RFID Data Alanı |
1024 Byte |
| Çalışma Modu |
Panel Tabanlı ( ONLINE ) |
| Çalışma Hızı |
64 MHz |
| Okuma Onayı |
Işıklı, sesli |
| Okuma Mesafesi |
< 50 mm |
| Yazma Mesafesi |
< 45 mm |
| Bağlantı Tipi |
RS485 |
| Giriş |
2 adet dijital |
| Çıkış |
1 adet 2A Röle (COM/NO/NC) |
| Anti-Passback |
4 farklı bölgede |
| Koruma |
IP67 |
RCP8, RC1 okuyucuları kontrol etmek için tasarlanmış bir kontrol panelidir. 8 adete kadar RC1 okuyucuyu destekler. Her RC1 okuyucu 2 adet giriş ve 1 adet röleye sahiptir.
Bir panel ve 8 okuyucudan oluşan standart sette 26 giriş ve 18 röleyi kontrol edebilirsiniz. RCP8 yüksek esneklikte programlanabilme özelliği ile donatılmıştır.
Cihaz donanım olarak Timer, RAM ve ROM değişkenlere sahiptir. Bu değişkenler ile mantıksal ve bitsel işlemleri destekler.
RCP8 aşağıdaki olay kaynaklarını kullanabilir.
• Zamansal bir kriter oluştuğunda
• Değişken kontrolü sağlandığında
• Kart okunduğunda
• Giriş durumları değiştiğinde ( RC1 veya RCP8 )
• Röle durumları değiştiğinde ( RC1 veya RCP8 )
• Timer çalıştığında
• Network'den bir data alındığında
• RC1 lerin bağlantı durumu değiştiğinde
RCP8 bu olay kaynaklarına bağlı olarak aşağıdaki görevleri yapabilir.
• Log veya alarm oluşturma
• Değişkenlere değer atama
• RC1'leri aktif veya pasif yapma
• Röleleri tetikleme ( RC1 veya RCP8 )
• RC1 göstergelerini kontrol etme (RGB Led, Röle, Buzzer)
• Timer başlatma
• Network ile data gönderme
Neden farklıyız ?
RC panelli kartlı geçiş sistemi klasik panelli sistemlere göre bir çok avantaj sağlar.
• RC1 okuyucu 2 adet girişe ve 1 adet röleye sahiptir. Zorunlu haller dışında okuyucu lokasyonundaki olayları algılamak veya tetik vermek için panele kadar kablo çekmek zorunda kalmazsınız.
• RC1 okuyucu kart seri numarası ile değil formatlanmış güvenli kartlarla çalışır. RFID kartları hem okuma hem de yazma fonksiyonlarını destekler. Geçiş anında kart hafızasındaki kişisel bilgiler kullanılır. Dolayısı ile klasik bir panelli sistem ile yapamayacağınız bir çok projeyi gerçekleştirebilirsiniz. ( Geçiş anında para tahsilatı gibi )
• RC1 okuyucu Anti-Passback işlemini kart üzerinde yapar. Dolayısı ile diğer panelleri bilgilendirmeye gerek yoktur. Ayrıca Anti-Passback 4 farklı bölgeye kadar desteklenir.
• RCP8 kontrol paneli üzerindeki olayları bilgisayar olmadan network bağlantısı ile diğer panellere aktarabilir.
• RCP8 kontrol panelini network üzerinden data göndererek yönlendirebilirsiniz.
• İstenildiği zaman RCP8 panel yerine bilgisayar üzerinde çalışan Sanal Panel kullanılabilir. Bu da proje maliyetinizi ciddi oranda düşürür.
Sanal panel RC1 okuyuculara bağlanmak için hem USB - RS485 hem de Ethernet - RS485 dönüştürücülerini destekler.
• RCP8 kontrol paneli asansör projelerini destekler.
Kartlı geçiş sistemi bağlantı şemasını inceleyiniz
